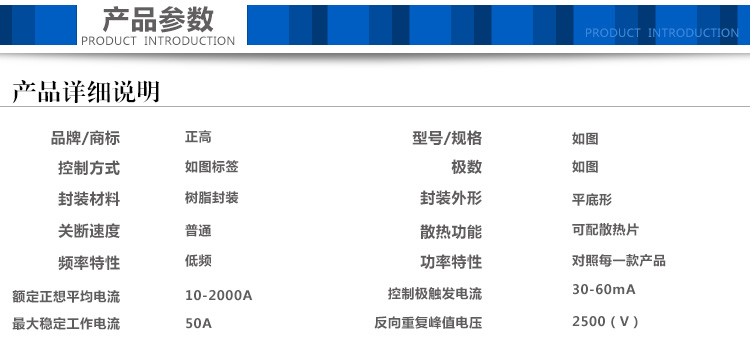

• 品牌：正高電氣
• 型號：3MKDC500
• 控制方式：單向
• 極數：三極
• 封裝材料：樹脂封裝
• 封裝外形：平底形
• 關斷速度：普通
• 散熱功能：帶散熱片
• 頻率特性：低頻
• 功率特性：中功率
• 額定正向平均電流：500A
• 控制極觸發電流：45
• 上限穩定工作電流：200A
• 反向重復峰值電壓：1600V

三相整流調壓模塊3MKDC500

  三相晶閘管特點

  “一觸即發”。但是，如果陽極或控制極外加的是反向電壓，晶閘管就不能導通?？刂茦O的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。那么，用什么方法才能使導通的晶閘管關斷呢?使導通的晶閘管關斷，可以斷開陽極電源（圖3中的開關S）或使陽極電流小于維持導通的下限值（稱為維持電流）。如果三相機晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。

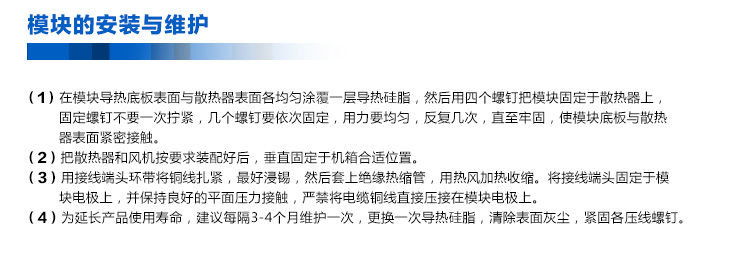

  模塊的安裝與維護

  （1）在模塊導熱底板表面與散熱器表面各均勻涂覆一層導熱硅脂，然后用四個螺釘把模塊固定于散熱器上，固定螺釘不要一次擰緊，幾個螺釘要依次固定，用力要均勻，反復幾次，直至牢固，使模塊底板與散熱器表面緊密接觸。

  （2）把散熱器和風機按要求裝配好后，垂直固定于機箱合適位置。

  （3）用接線端頭環帶將銅線扎緊，浸錫，然后套上絕緣熱縮管，用熱風加熱收縮。將接線端頭固定于模塊電極上，并保持良好的平面壓力接觸，嚴禁將電纜銅線直接壓接在模塊電極上。

  （4）為延長產品使用壽命，建議每隔3-4個月維護一次，更換一次導熱硅脂，清理表面灰塵，緊固各壓線螺釘。
