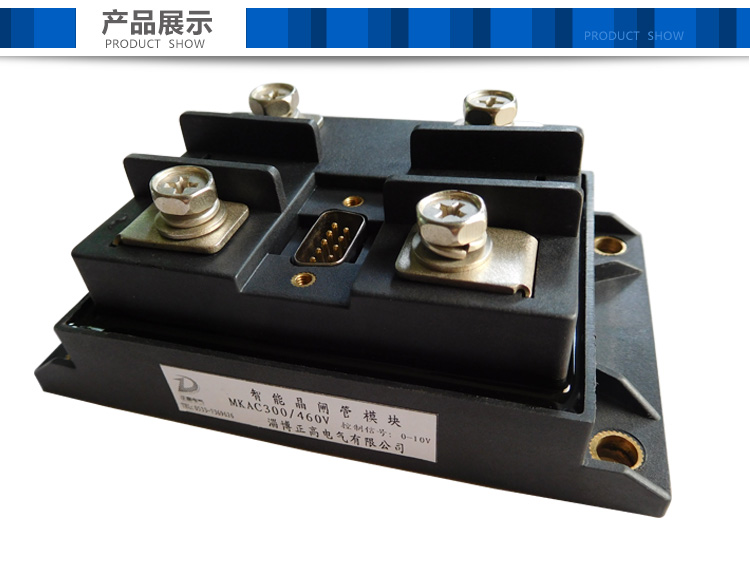

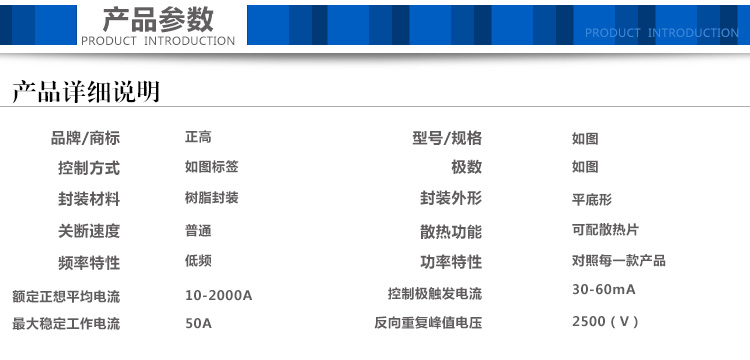

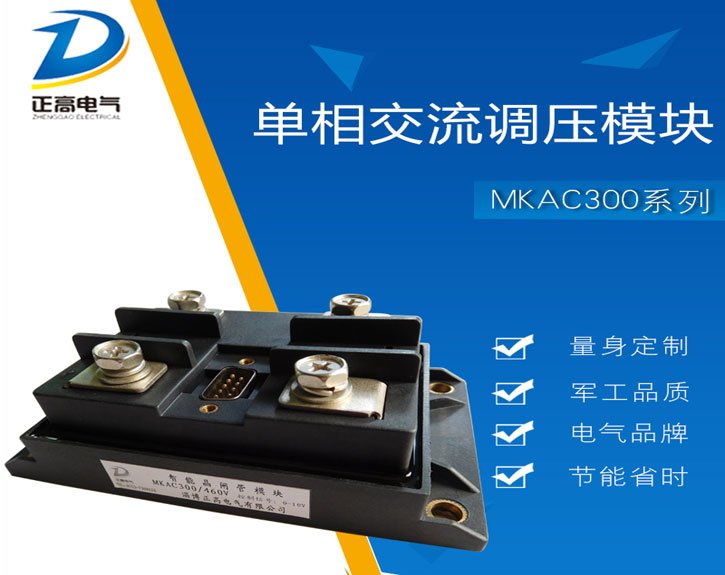

單相交流調壓模塊MKAC300

  公司主要生產銷售各類規格型號的集成晶閘管智能模塊、整流模塊、可控硅整流模塊、蓄電池充、放電模塊，電鍍電源模塊，勵磁電機調速模塊，電機限流軟啟動模塊，調功晶閘管模塊，穩流、穩壓模塊，固態繼電器模塊、橋臂模塊、整流橋模塊，以及配套分體模塊使用的觸發板、控制板、保護板，以及各種功能的控制柜等二百多種產品， 公司在提供高品質晶閘管智能模塊的同時，還提供電力電子其它相關產品的設計、研發、生產等方面的服務，可根據用戶需求進行產品的設計加工服務。

  可控硅管，它是由四層半導體材料組成的，有三個PN結，對外有三個電極：一層P型半導體引出的電極叫陽極A，第三層P型半導體引出的電極叫控制極G，第四層N型半導體引出的電極叫陰極K。從晶閘管的電路符號可以看到，它和二極管一樣是一種單方向?qū)щ姷钠骷?，關鍵是多了一個控制極G，這就使它具有與二極管完全不同的工作特性。

  單相可控硅為具有三個 PN 結的四層結構，由外層的 P 層、N 層引出兩個電極――陽 極 A 和陰極 K，由中間的P 層引出控制極 G。電路符號好像為一只二極管，但好多一個引 出電極――控制極或觸發極 G。SCR 或 MCR 為英文縮寫名稱。

  從控制原理上可等效為一只 PNP 三極管和一只 NPN 三極管的連接電路， 兩管的基極電 流和集電極電流互為通路，具有強烈的正反反饋?zhàn)饔?。一旦?nbsp;G、K 回路輸入 NPN 管子的 基極電流，由于正反饋?zhàn)饔?，兩管將迅即進入飽合導通狀態?？煽毓鑼?dǎo)通之后，它的導通狀 態完全依靠管子本身的正反饋?zhàn)饔脕砭S持，即使控制電流（電壓）消失，可控硅仍處于導通 狀態?？刂菩盘?hào) UGK 的作用是觸發可控硅使其導通，導通之后，控制信號便失去控制 作用。

  單相可控硅的導通需要兩個條件：

  1） 、A、K 之間加正向電壓；

  2） 、G、K 之間輸入一個正向觸發電流信號，無論是直流或脈沖信號。

  若欲使可控硅關斷，也有兩個關斷條件：

  1） 、使正向?qū)娏髦敌∮谄涔ぷ骶S持電流值；

  2） 、使 A、K 之間電壓反向。

  可見，單相可控硅器件若用于直流電路，一旦為觸發信號開通，并保持一定幅度的流通電流 的話，則可控硅會一直保持開通狀態。除非將電源開斷一次，才能使其關斷。若用于交流電 路，則在其承受正向電壓期間，若接受一個觸發信號，則一直保持導通，直到電壓過零點到 來，因無流通電流而自行關斷。在承受反向電壓期間，即使送入觸發信號，可控硅也因 A、 K 間電壓反向，而保持于截止?fàn)顟B(tài)。 可控硅器件因工藝上的離散性，其觸發電壓、觸發電流值和導通壓降，很難有統一的標 1 準。可控硅器件控制本質上如同三極管一樣，為電流控制器件。功率越大，所需觸發電流也 越大。觸發電壓范圍一般為 1.5V―3V 左右，觸發電流為 10mA―幾百 mA 左右。峰值觸發 電壓不宜超過 10V，峰值觸發電流也不宜超過 2A。A、K 間導通壓降為 1―2V。
