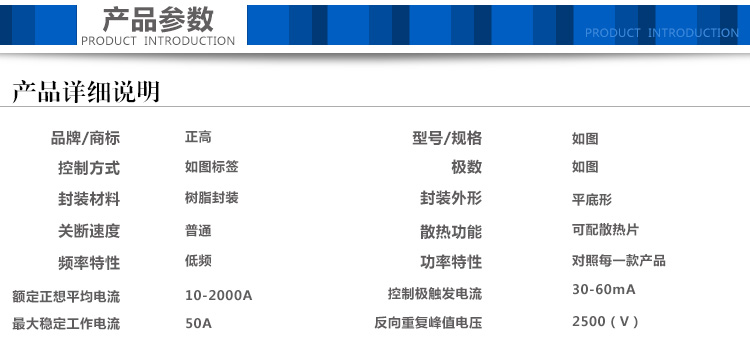

• 品牌：正高電氣
• 型號：3MKDC250
• 控制方式：單向
• 極數：三極
• 封裝材料：樹脂封裝
• 封裝外形：平底形
• 關斷速度：普通
• 散熱功能：帶散熱片
• 頻率特性：低頻
• 功率特性：小功率
• 額定正向平均電流：250A
• 控制極觸發電流：45
• 穩定工作電流：150A
• 反向重復峰值電壓：1600V

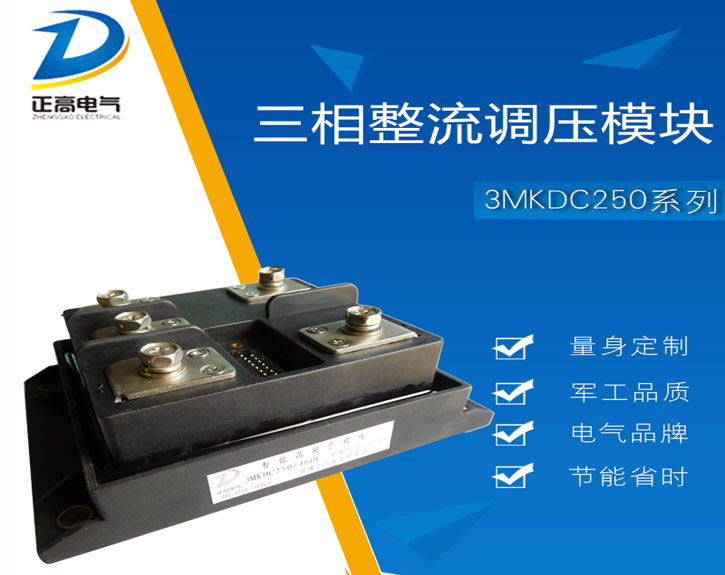

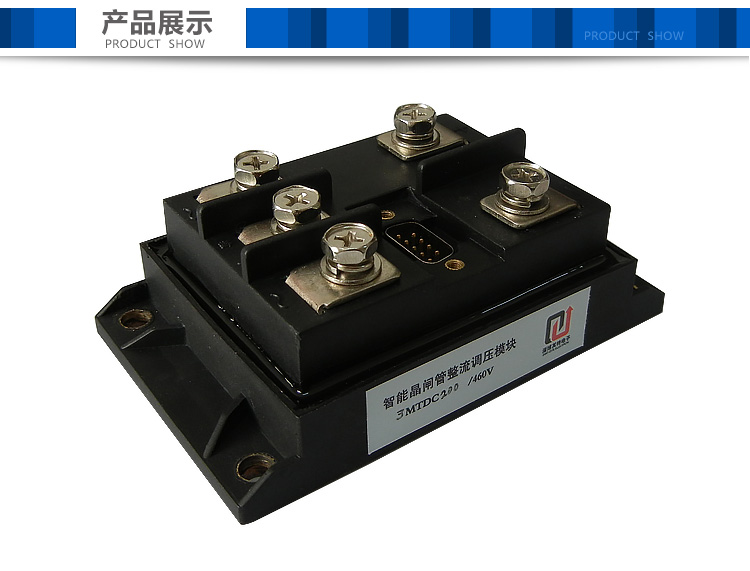

三相整流調壓模塊3MKDC250

  可控硅是可控硅整流器的簡稱?？煽毓栌袉蜗?、雙向、可關斷和光控幾種類型它具有體積小、重量輕、效率高、壽命長、控制方便等優點，被普遍用于可控整流、調壓、逆變以及無觸點開關等各種自動控制和大功率的電能轉換的場合。

  單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?dǎo)通，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向?qū)ㄊ芸刂茦O電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。

  可控硅晶閘管基本的用途就是可控整流。大家熟悉的二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管。

  以硅單晶為基本材料的P1N1P2N2四層三端器件,起始于1957年，因為它的特性類似于真空閘流管，所以國際上通稱為硅晶體閘流管，簡稱晶閘管T，又因為晶閘管開始是在靜止整流方面，所以又被稱之為硅可控整流元件，簡稱為可控硅SCR.

  在性能上，可控硅晶閘管不僅具有單向?qū)щ娦裕疫€具有比硅整流元件（俗稱"死硅")更為可貴的可控性.它只有導通和關斷兩種狀態.

  可控硅能以毫安級電流控制大功率的機電設備，如果超過此功率，因元件開關損耗明顯增加，允許通過的平均電流相降低，此時，標稱電流應降級使用.

  可控硅的優點很多，例如：以小功率控制大功率，功率放大倍數高達幾十萬倍；反應極快，在微秒級內開通、關斷；無觸點運行，無火花、無噪音；效率高，成本低等等.

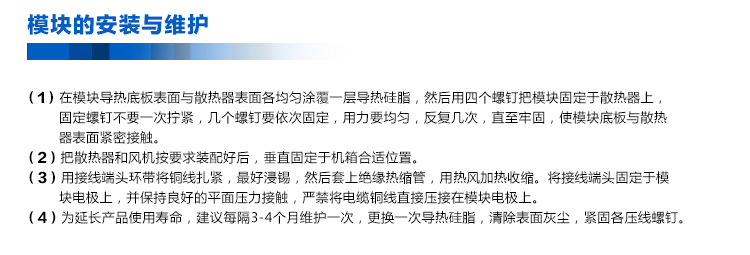

  晶閘管模塊的安裝與維護

  （1）在模塊導熱底板表面與散熱器表面各均勻涂覆一層導熱硅脂，然后用四個螺釘把模塊固定于散熱器上，固定螺釘不要一次擰緊，幾個螺釘要依次固定，用力要均勻，反復幾次，直至牢固，使模塊底板與散熱器表面緊密接觸。

  （2）把散熱器和風機按要求裝配好后，垂直固定于機箱合適位置。

  （3）用接線端頭環帶將銅線扎緊，浸錫，然后套上絕緣熱縮管，用熱風加熱收縮。將接線端頭固定于模塊電極上，并保持良好的平面壓力接觸，嚴禁將電纜銅線直接壓接在模塊電極上。

  （4） 為延長雙向可控硅晶閘管產品使用壽命，建議每隔3-4個月維護一次，更換一次導熱硅脂，清理表面灰塵，緊固各壓線螺釘。
