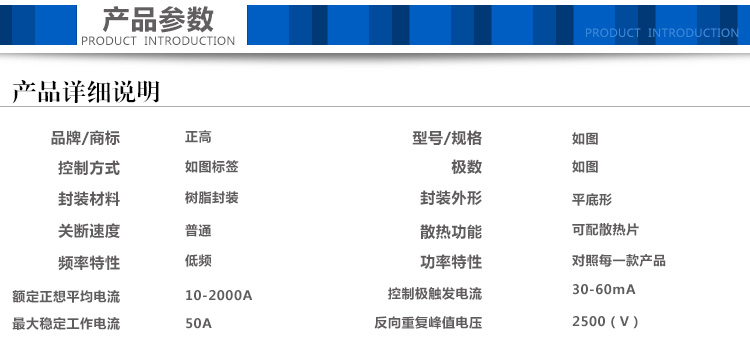

• 品牌：正高電氣
• 型號：3MKDC200
• 控制方式：?jiǎn)蜗?
• 極數：三極
• 封裝材料：樹脂封裝
• 封裝外形：平底形
• 關斷速度：普通
• 散熱功能：帶散熱片
• 頻率特性：低頻
• 功率特性：小功率
• 額定正向平均電流：200A
• 控制極觸發電流：45
• 較oia大穩定工作電流：100A
• 反向重復峰值電壓：1600V

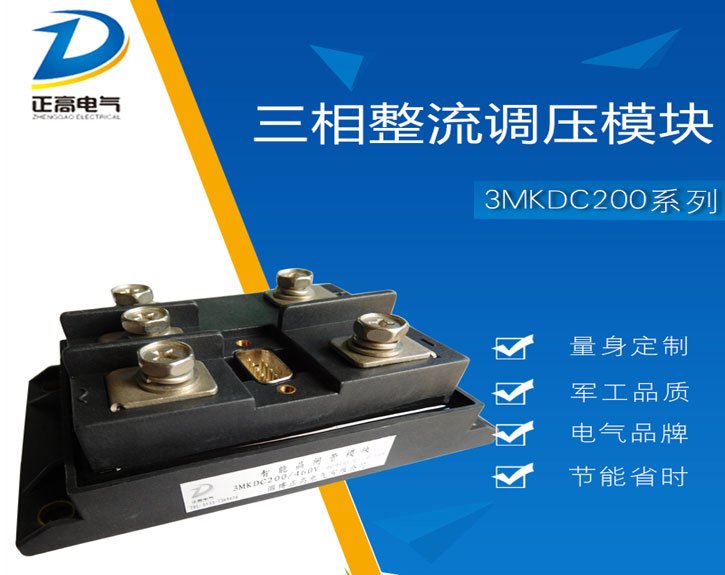

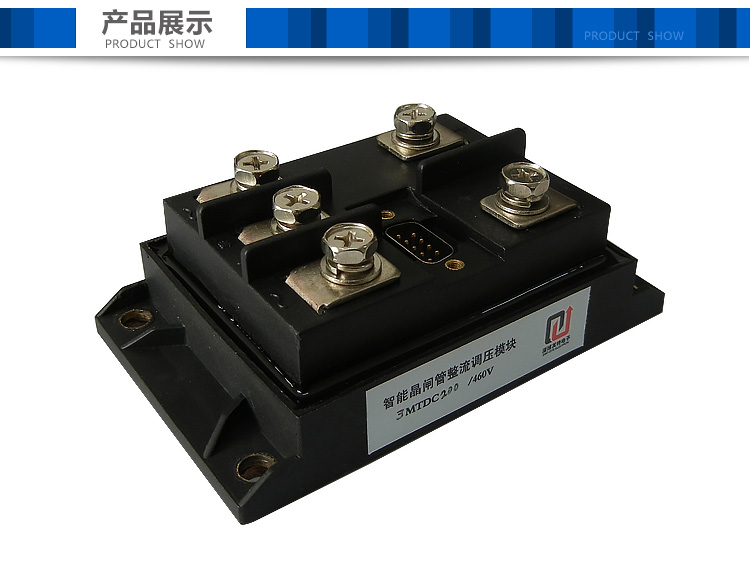

三相整流調壓模塊3MKDC200

  “雙向可控硅晶閘管”：是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。

  可控硅晶閘管基本的用途就是可控整流。大家熟悉的二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管。

  整流模塊以硅單晶為基本材料的P1N1P2N2四層三端器件,起始于1957年，因?yàn)樗奶匦灶?lèi)似于真空閘流管，所以國際上通稱為硅晶體閘流管，簡稱晶閘管T，又因?yàn)榫чl管開始在靜止整流方面，所以又被稱之為硅可控整流元件，簡稱為可控硅SCR.

  整流模塊在性能上，可控硅晶閘管不僅具有單向?qū)щ娦裕疫€具有比硅整流元件（俗稱"死硅")更為可貴的可控性.它只有導通和關斷兩種狀態.

  可控硅能以毫安級電流控制大功率的機電設備，如果超過此功率，因元件開關損耗明顯增加，允許通過的平均電流相降低，此時，標稱電流應降級使用.

  可控硅的優點很多，例如：以小功率控制大功率，功率放大倍數高達幾十萬倍；反應極快，在微秒級內開通、關斷；無觸點運行，無火花、無噪音；效率高，成本低等等.

  可控硅工作原理

  晶閘管在工作過程中，它的陽極（A）和陰極（K）與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。

  晶閘管為半控型電力電子器件，它的工作條件如下：

  1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于反向阻斷狀態。

  2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處于正向?qū)顟B(tài)，這就是晶閘管的閘流特性，即可控特性。

  3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。門極只起觸發作用。

  4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。

  公司主要生產銷售各類規格型號的集成晶閘管智能模塊、整流模塊、三相整流模塊、可控硅整流模塊、蓄電池充、放電模塊，電鍍電源模塊，勵磁電機調速模塊，電機限流軟啟動模塊，調功晶閘管模塊，穩流、穩壓模塊，固態繼電器模塊、橋臂模塊、整流橋模塊，以及配套分體模塊使用的觸發板、控制板、保護板，以及各種功能的控制柜等二百多種產品, 公司在提供高品質晶閘管智能模塊的同時，還提供電力電子其它相關產品的設計、研發、生產等方面的服務，可根據用戶需求進行產品的設計加工服務。
