一、產品概述

本穩流穩壓控制板可與各種可控硅移相觸發控制電路接口，實現穩流或穩壓控制功能。

1、產品特點

（1）采用霍爾電流傳感器與霍爾電壓傳感器，精度高、穩定性好，采樣電壓、電流與控制電路完全隔離，安全可靠。

（2）具備過流、過熱及缺相保護功能，并可根據負載特性自由調整電壓、電流反饋參數，穩定輸出電壓或電流。

（3）采用線性電源供電，工作更可靠，使用更方便。

二、技術指標

1、穩流精度：優于2％

2、穩壓精度：優于2％

3、電流反饋輸入：副邊額定電壓4V，輸入內阻10KΩ。

4、電壓反饋輸入：交流380V、直流510V，輸入內阻100KΩ。

5、穩流范圍：傳感器標稱電流的10～90%。

6、穩壓范圍：控制板標稱電壓的10～90%。

7、過流保護值：傳感器額定電流的120%。

8、過熱保護值：85℃

9、輸入給定信號：（0～10）V_DC，電流：≤0.1mA

10、電源：380V±10%，50Hz（特殊電壓要求可定做）

11、整機功耗：＜10W

注：建議控制板配指定的電流傳感器

三、控制板外形及接線端口說明

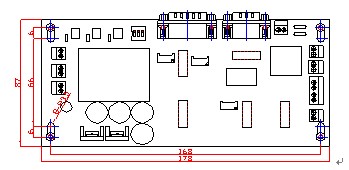

1、控制板外形（見圖1）

圖 1

2、接線端口

（1）接插件J1：穩流穩壓控制輸入端口

各引腳定義及功能：

1腳：（紅色）    +12V電源輸出

2腳：（黑色）    電源地 GND

3腳：（黑白雙色）控制信號地 GND1

4腳：（中黃色）移相控制電壓輸入，當接控制信號而7腳接地時，不具備穩流功能，但過流保護正常

5腳：（橙色）    +12V電源輸出

6腳：（白色）    IVSET，穩流穩壓轉換，高電平穩流，低電平穩壓(接地或懸空)

7腳：（深藍色）  OFF，穩流功能關斷

8腳：（深綠色）  空腳

9腳：（棕色）    穩流給定信號，0～10V輸入

10腳：（灰色）   穩壓給定信號，0～10V輸入

11腳：（粉色）   空腳

12腳：（紫色）   RES，復位，模塊保護后，接+12V復位。

復位前須檢查可控硅外圍控制線路，排除故障后再進行復位。

13腳：（淺藍色）  過流保護輸出，保護時輸出高電平，可直接接發光管指示

14腳：（淺綠色）  過熱保護輸出，保護時輸出高電平，可直接接發光管指示

15腳：（淺黃色）  缺相保護輸出，保護時輸出高電平，可直接接發光管指示

（2）         接插件J2：穩流穩壓控制輸出端口，接可控硅移相觸發電路控制端口

1腳：（紅色） +12V電源輸出

2腳：（黑色） 控制電源地線 GND

3腳：（黑白雙色）控制信號地線 GND1

4腳：（中黃色） 移相控制電壓輸出 CON

5腳：（橙色） +12V電源輸出

注：穩流穩壓控制板配合觸發控制板使用時，接插件J2只需接2腳、4腳即可，其它管腳必須懸空；

    若該控制板與我公司生產的智能模塊配合使用，該端口可直接接智能模塊的控制端口。

（3）U、V、W：三相電源及缺相保護輸入端，接三相電源

（4）SENI：電流采樣輸入，用電流傳感器取任意一相負載電流，若傳感器規格同可控硅電路規格一致，負載輸出線從傳感器穿出一匝即可，多繞會導致過流保護值不正確。

（5）SV1、SV2：穩壓電壓采樣輸入，接負載任意兩端電壓

（6）SV：過熱保護采樣輸入，用溫度傳感器取可控硅移相觸發電路導熱基板溫度

（7）K：各種保護屏蔽開關，開關的T位、C位、P位分別為過熱、過流、缺相屏蔽，當控制鍵扳到開關上方位置（ON位置）時，對應的各種保護功能將失效

（8）SJD：保護輸出繼電器，當保護時內部繼電器接通，（AC 250V 1A，常開接點）

（9）W1：過熱保護設定電位器，一般在模塊出廠時已調好

（10）W2：過流保護設定電位器，一般在模塊出廠時已調好

注：我們已在產品包裝中配好了相應的控制線及接插件，請不要插錯或接反，否則會導致可控硅移相觸發電路工作不正?；驘龤?/span>。

四、接線圖（圖2）

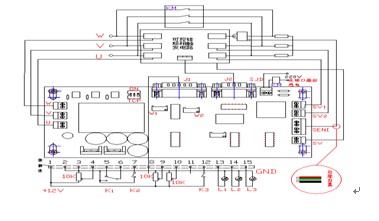

如果我們把可控硅移相觸發電路（移相脈沖觸發板+可控硅電路）簡化為如圖所示的框圖，則下圖為三相穩流穩壓控制板與可控硅移相觸發電路聯結圖；

圖2

五、電流傳感器的選取與安裝

電流傳感器是進行電流信號采樣的器件，用它取得的信號來對可控硅移相觸發電路及負載進行過流保護。為保證電流的控制精度，應根據可控硅電路及負載電流選擇電流傳感器（電流傳感器電流規格大于1.2倍負載較大電流）。

傳感器的安裝：先把可控硅電路任意一相輸出線纜從傳感器過孔中穿過，然后將電流傳感器固定于設備上（僅起固定作用），再把四芯排線的插頭按正確方向插入傳感器對應的接插件座中，較后將四芯排線另一頭按順序接在控制板SENI接線端子上。

六、電壓傳感器的接口連接

 電壓傳感器是進行電壓信號采樣的器件，用它取得的信號來對輸出電壓進行調整。取負載任意兩端電壓，然后將線的另一端壓在控制板對應的接線端子（SV1、SV2）上。

七、旁路繼電器接口的連接

       應用于可控硅觸發電路被保護后短接旁路，可控硅電路間可并一接觸器（如圖3），接觸器控制線圈抽頭按圖2連接在控制板對應的接線端子（SJD）上，接觸器的輸入、輸出相序應和模塊的輸入、輸出相序一致。

圖3

另：SJD端子也可用作總的保護指示端口，可外接一只指示燈，以顯示可控硅移相電路被保護（如圖4）

具體保護類型可對照L1、L2、L3的指示。

圖 4

八、溫度傳感器的固定

溫度傳感器是檢測溫度的器件，可根據需要選擇是否安裝。固定時將傳感器用螺釘固定在散熱器上，并盡量靠近可控硅電路底面的導熱銅板，然后將其兩根引線壓接在控制板對應的接線端子（SV）上。

九、控制板的固定方法

1、根據圖7所示的跑道形固定孔的中心距，在控制柜后壁或側壁等合適位置鉆4個φ3.2孔；

2、把控制板上的4個螺柱對應打好的孔，用M3螺母、平墊、彈簧墊圈把控制板固定于控制柜上；

3、對應圖4及本說明書第三項說明接好所 有控制線。

十、控制板的外形尺寸

   控制板外形及安裝尺寸如圖7所示。

圖5

十一、注意事項

1、安裝完成后，應仔細檢查可控硅移相觸發電路及穩流穩壓控制電路所 有連線是否安裝正確和牢固，無誤后方可送電；

2、通電順序：可控硅移相觸發電路及控制板通電，控制板手動復位，旁路接觸器控制線圈通電。

3、禁止用金屬或硬物觸碰控制板上的元器件，禁止人為彎折控制板，以免損壞；

4、使用環境要求

（1）工作場所環境溫度范圍：-25℃～+45℃；

（2）周圍應干燥、通風、遠離熱源、無塵、無腐蝕性液體和氣體。

十二、控制板常見故障解答

1、可控硅電路無輸出

A、檢查電網輸入電源不正常；

B、控制板處于保護狀態（控制板上的保護指示燈是否發亮）；

C、控制板輸入及輸出控制信號電壓等于零；

2、控制板輸出電壓不受電位器的控制

A、電位器本身原因導致控制信號不正常；

B、電流采樣輸入端是無信號輸入；

3、控制板給定電壓很小，輸出移相控制電壓即達到較大值

A、負載電流太小

B、電流傳感器規格太大，如可控硅電路額定電流為35A，電流傳感器為100A；

4、控制板穩流或穩壓精度達不到指標

  A、控制板電源太低或輸入給定信號不穩定

  B、控制板與配合使用的移相控制系統不匹配

5、穩流穩壓功能能否同時使用?

不能，只能單獨工作在穩流或者穩壓某一方式，或進行切換使用。

注：本說明書圖表和所列內容僅供參考，如有變更，恕不通知用戶。
