固態繼電器使用說明

一、產品介紹
1、產品用途
固態繼電器普遍應用于控溫、控光及各種非絕緣交流開關場合。
2、產品特點
（1）采用過零觸發形式，寬控制電壓范圍。
（2）德國進口低壓降方形芯片。
（3）晶閘管芯片與導熱底板相互隔離。采用DCB板及其他導熱絕緣材料，導熱性能好，底板不帶電，保證使用安全。
（4）熱循環負載次數超過我國標準近10倍，使用壽命長。

3、產品型號及規格（詳見表1）

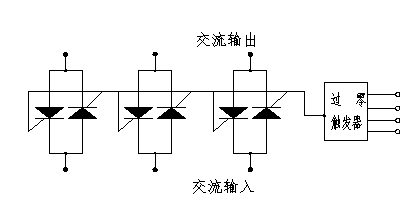

產品名稱	產品型號	產品規格	內部電聯接形式
三相固態繼電器	3SSR20	20A/450V
	3SSR30	30A/450V
	3SSR40	40A/450V
	3SSR75	75A/450V
	3SSR100	100A/450V
	3SSR150	150A/450V
	3SSR260	260A/450V
	3SSR300	300A/450V
	3SSR350	350A/450

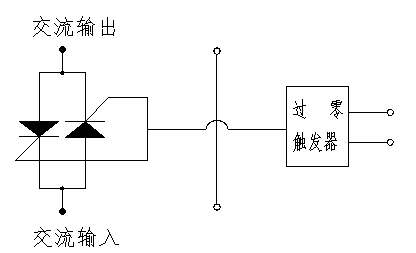

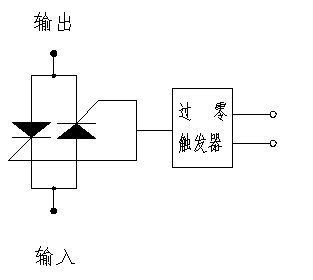

單相固態繼電器	SSR12	12A/250V
	SSR20	20A/250V
	SSR25	25A/250V
	SSR30	30A/250V
	SSR40	40A/250V
	SSR50	50A/450V
	SSR65	65A/450V
	SSR75	75A/450V
	SSR110	110A/450V
	SSR147	147A/450V
	SSR200	200A/450V
	SSR300	300A/450V

表1:產品型號及規格

注：1.規格欄中的電流為每相輸出較大交流電流有效值;電壓為較高輸入工作線電壓有效值
2.特殊規格，可按照用戶的要求定做。
二、固態繼電器通用參數
（1）工作頻率：50Hz
（2）控制電源：4～24VDC 50mA
（3）絕緣電壓VISO(RMS):2500VAC

三、固態繼電器的安裝
1.固態繼電器外形和安裝尺寸見圖1、圖2和表2

固態繼電器整流橋模塊8.png 固態繼電器整流橋模塊9.png

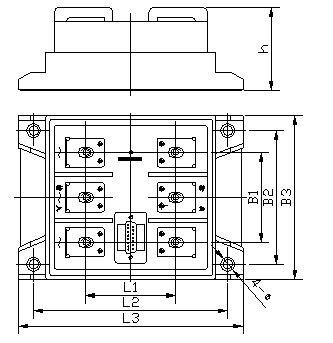

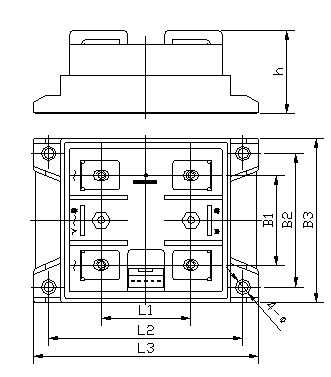

圖1 三相固態繼電器圖2 單相固態繼電器（模塊型）

固態繼電器整流橋模塊10.png 固態繼電器整流橋模塊11.png

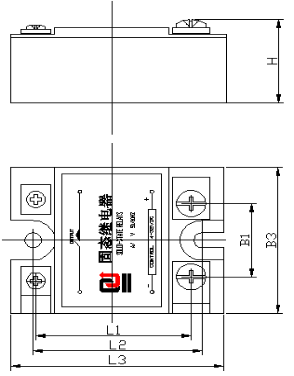

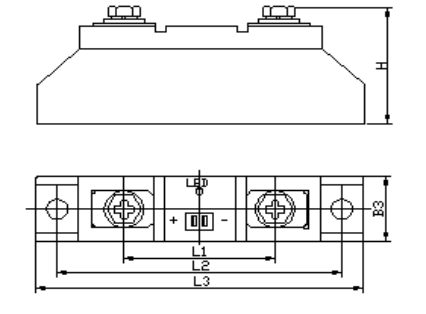

圖3 單相固態繼電器（方型）圖4 單相固態繼電器（條型）

2.固態繼電器安裝步驟
一步：把散熱器和風機按通風要求安裝好。
第二步：在固態繼電器導熱基板表面與散熱器表面均勻涂一層導熱硅脂，然后用螺釘把固態繼電器固定于散熱器上，注意各個螺釘用力要均勻。
第三步：用接線端頭環帶將銅線扎緊，以免接觸不良而附加發熱，然后套上絕緣熱縮管，用熱風或熱水加熱收縮。
第四步：將接線端頭平放于固態繼電器電極上，用螺釘緊固，保持良好平面壓力接觸。

固態繼電器整流橋模塊12.png 固態繼電器整流橋模塊13.png

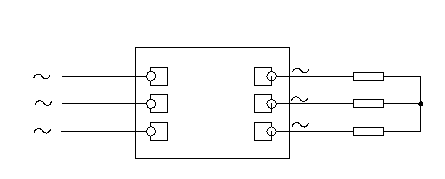

圖5 三相固態繼電器接線


圖6單相固態繼電器接線

第五步：接控制線

1、插座式接線根據模塊大小控制端插座有三種形式：一種為5腳，另一種為9腳和15腳。小功率固態繼電器用5腳接插件，大功率固態繼電器用9腳或15腳接插件，均只用1、2號兩腳，其余為空腳。即：1號腳接直流控制電源正極；2號腳接控制電源負極。

2、電極接線方式把控制電源直接引到控制電極。紅色線接控制端正極，黑色線接控制端負極（此接線方式適用于147A以下單相固態繼電器

表2 固態繼電器外形尺寸及安裝尺寸

代號型號	L1	L2	L3	B1	B2	B3	H
3SSR20	32	78	93	26	49	53	38.6
3SSR30
3SSR40
3SSR75	32	78	93	30	46	61	43.6
3SSR100	45.2	102	117	39	58	58	44
3SSR150
3SSR260
SSR300
3SSR300	74	160	185	74	110	135	67
3SSR350
SSR12	42.5	80	92			19.6	35.5
SSR20
SSR25
SSR30
SSR40
SSR65
SSR75
SSR110	42.4	46.2	58.2	22.5		45	26
SSR147
SSR200	42	80	96			33	37.5

四、注意事項
1、固態繼電器電流規格的選取
根據負載性質及負載額定電流進行選取
（1）阻性負載：固態繼電器較大電流應為負載額定電流的2倍。
（2）感性負載：固態繼電器較大電流應為負載額定電流的3倍。
（3）若負載電流變動較大，電流倍數適當增加。
（4）保證整個運行過程中，負載實際工作電流不能超過固態繼電器的較大電流。

2、散熱器風機的選用
模塊正常工作時必須配備散熱器和風機。
散熱器和風機選擇：推薦采用廠家配套的散熱器和風機。用戶自備時按以下原則選取：
（1）必須能保證模塊正常工作時散熱底板溫度不大于 75 ℃；
（2）模塊負載較輕時，可減小散熱器的大小或采用自然冷卻；
（3）有水冷條件的，應優選水冷散熱。
表3 固態繼電器使用散熱器一覽表

產品型號	散熱器型號	散熱器長度		風機規格
產品型號	散熱器型號	強迫風冷	自然風冷
3SSR350	DXC-573	350		AC220V/50Hz/44W 220×220×60
3SSR300		350
3SSR260		260
3SSR150	DXC-578	300		AC220V/50Hz/38W 220×220×60
3SSR100
3SSR75
3SSR40		160		AC220V/50Hz/10W 220×220×60
SSR200
SSR147
SSR300		120
3SSR30
3SSR20
SSR110
SSR75
SSR65
SSR50			120
SSR40			120
SSR30	DXC-721		80
SSR25
SSR20
SSR12

3、使用要求
（1）工作場所環境溫度范圍：－25℃~+45℃
（2）模塊周圍要求干燥、通風、遠離熱源、無塵、無腐蝕性液體或氣體。
（3）嚴禁不用接線端頭而直接將銅線壓接在固態繼電器電極上，以防止接觸不良產生附加發熱。
（4）經常測量固態繼電器導熱基板側面或靠近固態繼電器的散熱器表面溫度，其測試點的溫度應小于80℃。
注：本說明書圖表和所列內容僅供參考，如有變更，恕不通知用戶。
