信號轉換板

信號轉換板優良供應商，正高電氣主營正高牌信號轉換板、穩壓器控制板、穩壓電路板、穩壓恒流板、交流穩壓穩流電源、可控硅觸發板、三相可控硅觸發板、移相可控硅觸發板、可控硅觸發器、單相可控硅觸發板。廠家直銷品質保障。

13082704440

產品詳情

因用戶的使用條件不一,可根據不同的電源信號,通過連接該信號轉換板進行轉換,來實現對模塊的控制.

一、信號轉換板規格

信號轉換板電源	信號輸入	信號輸出
～220V	0mA～10mA	0V～10V
	4mA～20mA
	0V～5V
	外接電位器調節
～380V	0mA～10mA
	4mA～20mA
	0V～5V
	外接電位器調節

二、信號轉換板接線示意圖

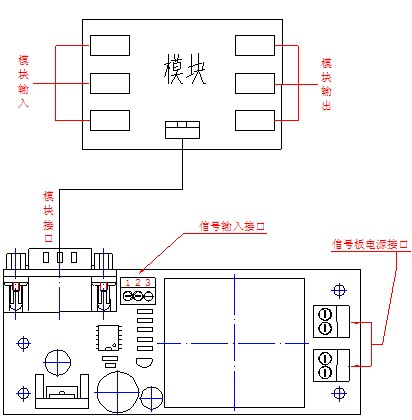

1、信號轉換板總接線圖


圖 1

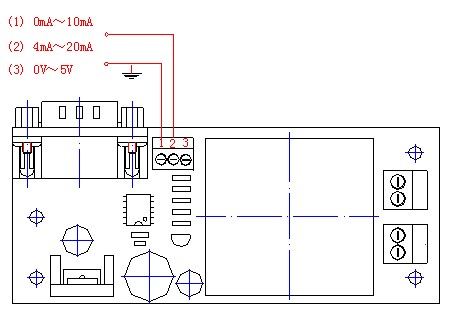

2、各種信號與信號轉換板接線示意圖


圖 2

注意：每種信號轉換板僅能轉換一種輸入信號，例如：“4mA～20mA轉換板”只適用于轉換4mA～20mA信號，而不能用作其它信號的轉換。

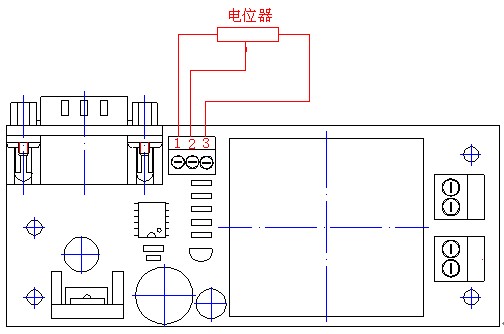

3、當用戶用電位器調節時，可使用“外接電位器信號轉換板”


圖 3

4、信號轉換板可直接為模塊提供+12V工作電源，用戶在購買時，無需為模塊另行配

信號轉換板

13082704440

產品詳情

因用戶的使用條件不一,可根據不同的電源信號,通過連接該信號轉換板進行轉換,來實現對模塊的控制.

一、信號轉換板規格

信號轉換板電源	信號輸入	信號輸出
～220V	0mA～10mA	0V～10V
	4mA～20mA
	0V～5V
	外接電位器調節
～380V	0mA～10mA
	4mA～20mA
	0V～5V
	外接電位器調節
